Ein neuartiges Flächenkühlsystem

Klimabrunnen

Der Klimabrunnen ist ein neuartiges Flächenkühlsystem, das Strahlungstemperaturen ausgleicht, die Luft auf natürliche Weise kühlt und entfeuchtet und dabei auch Staub und Pollen bindet.

Umsetzungspartner

Nähere Auskünfte zu Lizenzmodellen oder zum Erwerb eines Klimabrunnens erhalten Sie auf Anfrage.

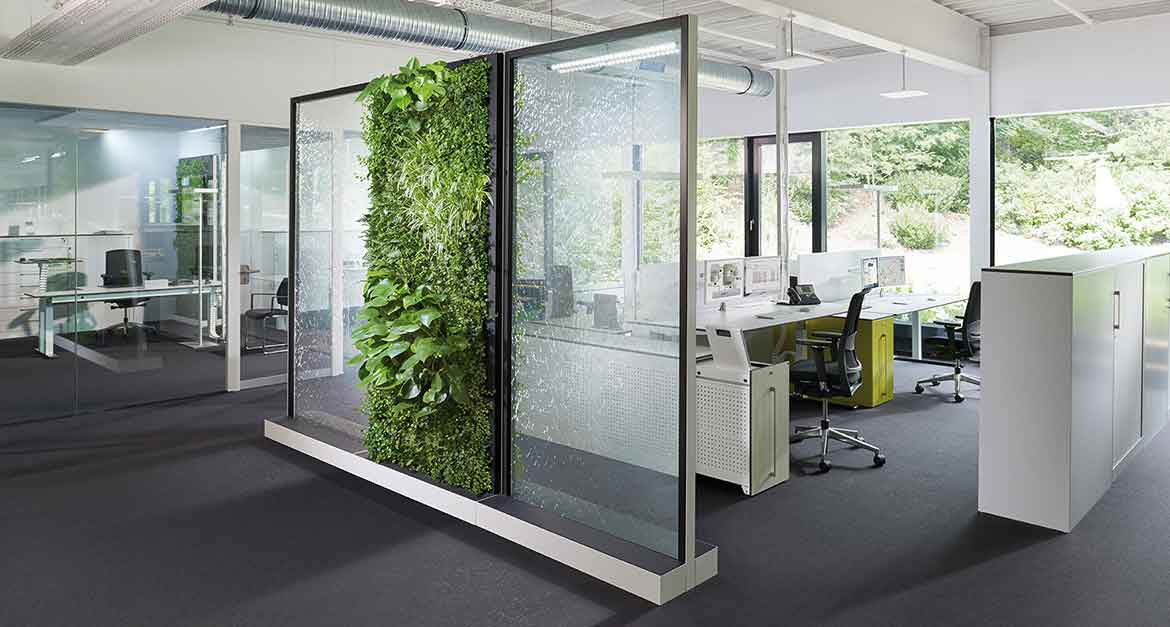

Klimabrunnen sind vor Büroarbeitsplätzen aufgebaut.
© C+P Möbelsysteme GmbH & Co.KG

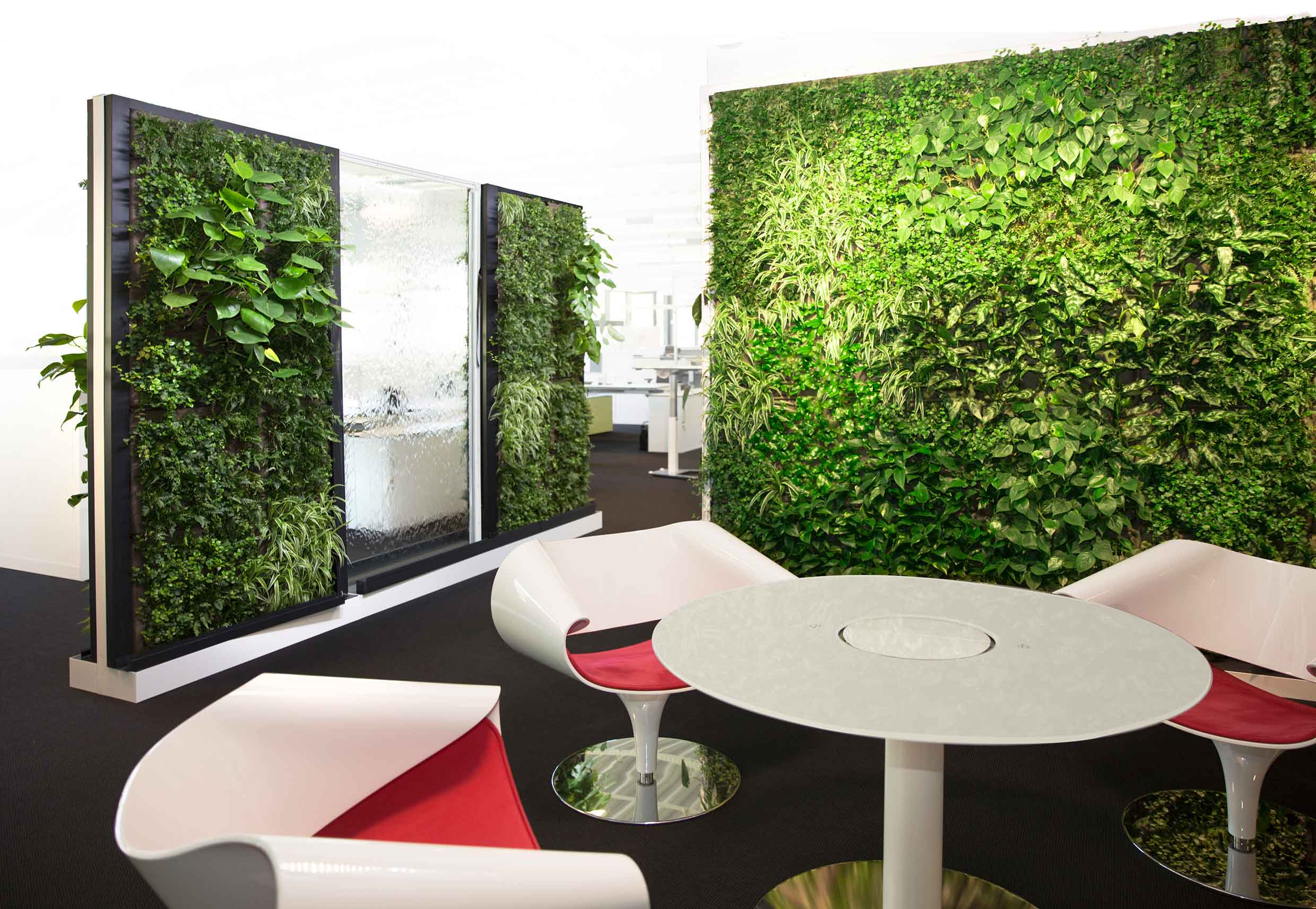

Angenehme Klimatisierung und effektive Entfeuchtung der Raumluft mit dem Klimabrunnen. Hier kommt er in einer Bürolandschaft mit einer grünen Wand zum Einsatz.

Klimageräte sorgen in Gebäuden in Bezug auf Temperatur, Feuchtigkeit und Luftqualität für ein definiertes Raumklima. Häufig wird trockene und kalte Luft in den Raum geblasen, wobei einige negative Effekte auftreten. So klagen Nutzer oftmals über Zugluft und die Geräuschentwicklung durch Klimaanlagen. In schwülwarmen Ländern kommt außerdem hinzu, dass Räume zu stark gekühlt werden, da das Klimagerät nicht nach der vorherrschenden Temperatur, sondern nach dem – hier sehr hohen – Entfeuchtungsbedarf geregelt wird.

Als Alternative haben sich großflächige Kühlelemente, wie z. B. Kühldecken, am Markt etabliert. Der Vorteil und ihre Effizienz liegt dabei in der doppelten Wirkung: sie kühlen die vorbeistreichende Luft und bilden gleichzeitig eine Senke für die langwellige Strahlung von Personen und Gegenständen im Raum. Außerdem verursachen sie weder Geräusche noch störende Zugluft. Ihr großes Manko ist allerdings die begrenzte Kühlleistung.

Die Temperatur an der Oberfläche einer Kühldecke muss so weit über dem Taupunkt der Raumluft liegen, dass dort keine Schimmelpilze auftreten können. Das heißt, die Oberflächenfeuchte sollte etwas unter 80 Prozent relativer Feuchte bleiben, was wiederum die Kühltemperatur des Elements limitiert. Auch sind Kühldecken nicht zur Entfeuchtung der Raumluft geeignet, da die Kondensation des in der Luft enthaltenen Wassers gezielt verhindert werden muss.

Den Forschern am Fraunhofer Institut für Bauphysik IBP ist es mit der Entwicklung des Klimabrunnens gelungen, die Funktonalität unterschiedlicher Systeme zu kombinieren und gleichzeitig sowohl die negativen Effekte der Klimaanlagen zu beseitigen, als auch die limitierenden Faktoren herkömmlicher Flächenkühlsysteme zu umgehen.

Hand vor Wasserwand des Klimabrunnens.
© C+P Möbelsysteme GmbH & Co.KG

Über ein vertikales Flächenbauteil im Raum fließt gekühltes Wasser im Kreislauf und bildet auf der Oberfläche einen gleichmäßigen Flüssigkeitsfilm. Alternativ kann die Oberfläche durch einen sekundären Kühlkreislauf gekühlt sein. Wie bei jeder aktiven Klimatechnik wird auch hier die Temperatur der Kühlflüssigkeit durch ein Kühlaggregat außerhalb des Raumes geregelt.

Im Gegensatz zur Kühldecke kann der Klimabrunnen problemlos Temperaturen sogar unterhalb des Taupunkteserreichen . Dadurch wird nicht nur eine wirkungsvolle Strahlungskälte erzielt, sondern auch die Entfeuchtung der Raumluft ermöglicht. Liegt die Temperatur des Wasserfilms unter der Taupunkttemperatur der Raumluft, kondensiert die Raumluftfeuchte am Wasserfilm und wird mit ihm in das Auffangbecken abgeführt. Überschüssiges Wasser fließt über einen Überlauf ab und kann bei Bedarf zur weiteren Verwendung gesammelt werden. Durch den langwelligen Strahlungsaustausch mit der gekühlten Oberfläche des Klimabrunnens und der reduzierten Raumluftfeuchte werden Lufttemperaturen im Raum selbst dann noch als angenehm empfunden, wenn sie einige Grad über dem gewöhnlichen Behaglichkeitsbereich liegen. Dadurch wirkt die Klimatisierung effizient und ermöglicht Energieeinsparungen.

Klimabrunnens in moderner Bürolandschaft
© C+P Möbelsysteme GmbH & Co.KG
In modernen Bürolandschaften trägt der Klimabrunnen auf unterschiedliche Weise zur Leistungssteigerung und zu einem gesunden Raumklima bei.

Einer der größten Vorteile des Klimabrunnens ist die Möglichkeit der zonalen Klimatisierung. Das heißt, es können gezielt die Zonen eines Raumes klimatisiert werden in denen sich Menschen aufhalten, während die restlichen Bereiche unkonditioniert bleiben. Dadurch eröffnen sich beispielsweise in Produktionshallen oder hohen Eingangshallen beträchtliche Energiesparpotentiale.

Der Klimabrunnen kann auch in einem nicht klimatisierten Gebäude als Erfrischungsoase genutzt werden. In der Nähe des gekühlten Wasserfilms kann sich der Nutzer von der sommerlichen Hitze erholen. Ein solcher Erfrischungsbereich kann auch zur Steigerung der Attraktivität von Kaufhäusern, Fitnesscentern, Erlebnisbädern und anderen Freizeitanlagen dienen.

Ebenso eignet sich der Klimabrunnen hervorragend als Ergänzung zu Flächenkühlsystemen, wie zum Beispiel Heizsystemen, die zum Kühlen eingesetzt werden.
