Hocheffiziente Hybridsysteme – Wandheizung auf Innendämmung H-WIHS

Schematische Darstellung der Funktionsweise von Wandaufbau mit Wandheizung — © Fraunhofer IBP
Bild links: Schematische Darstellung der hygrothermischen Wirkung einer Wandheizung mit Innendämmung an einer Bestandswand montiert. Bild rechts: Schematische Darstellung mit vertikalem Schnitt durch einen Wandaufbau mit Wandheizung auf Innendämmung (H-WIHS) mit Bezeichnung der Bauteilschichten.

Werden Wandheizungen an Außenwänden in Bestandsgebäuden montiert, ist eine zusätzliche Innendämmung besonders sinnvoll. Zum einen werden so die Wärmeverluste durch die Außenwand verringert, zum anderen ermöglicht die Umstellung auf Flächenheizung hohen thermischen Komfort, niedrigere Vorlauftemperaturen und vereinfacht die Nutzung von Umweltenergien. Es bietet sich an, das System ganzheitlich als hochenergieeffizientes Wandheizung-Innendämm-Hybrid-Systeme (H-WIHS) zu betrachten. Damit das gelingt, arbeiten in dem vom BMWK geförderten Projekt 10 Herstellerfirmen und 2 Fachverbände mit dem Fraunhofer IBP zusammen. Die reale Umsetzung von 6 Testflächen im Fraunhofer-Zentrum Benediktbeuern ermöglicht eine breit angelegte Studie und Demonstration zur Wissensvermittlung.

Projektziele

Mit einer Kombination von Innendämmung und Wandheizung sollen die Vorteile beider Systeme als Hochenergieeffiziente Wandheizung-Innendämm-Hybrid-Systeme (H-WIHS) zur Nachrüstung des Gebäudebestandes zusammengeführt werden.

Um die derzeitigen Grenzen des nachweisfreien bzw. vereinfachten Nachweisverfahren für einen besseren Wärmeschutz mit H-WIHS zu erweitern, wird das Trocknungspotential von Wandheizungen auf Innendämmsystemen mit systematisch wissenschaftlichen Untersuchungen herausgearbeitet und bewertet. Die reale Anwendung unterschiedlicher Kombinationen von H-WIHS im Fraunhofer-Zentrum Benediktbeuern sowie die Untersuchung im Laborprüfstand der MEGA-Plattform (Modulplattform für Energieeffiziente Gebäudeausrüstung »MEGA«) liefern die erforderlichen Daten für rechnerische Untersuchungen und dienen der Demonstration zur Wissensvermittlung und Schulung.

Stand des Projekts

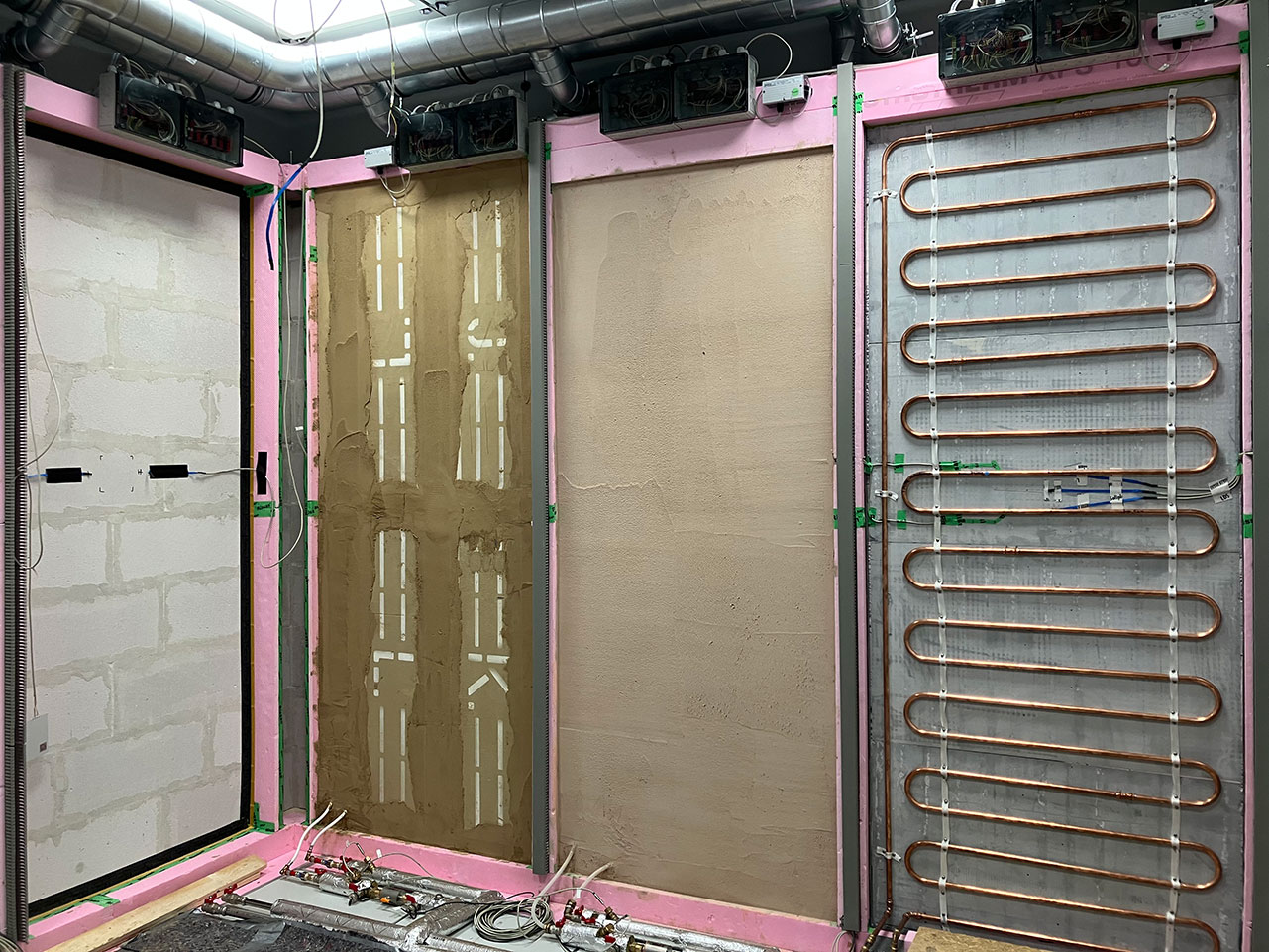

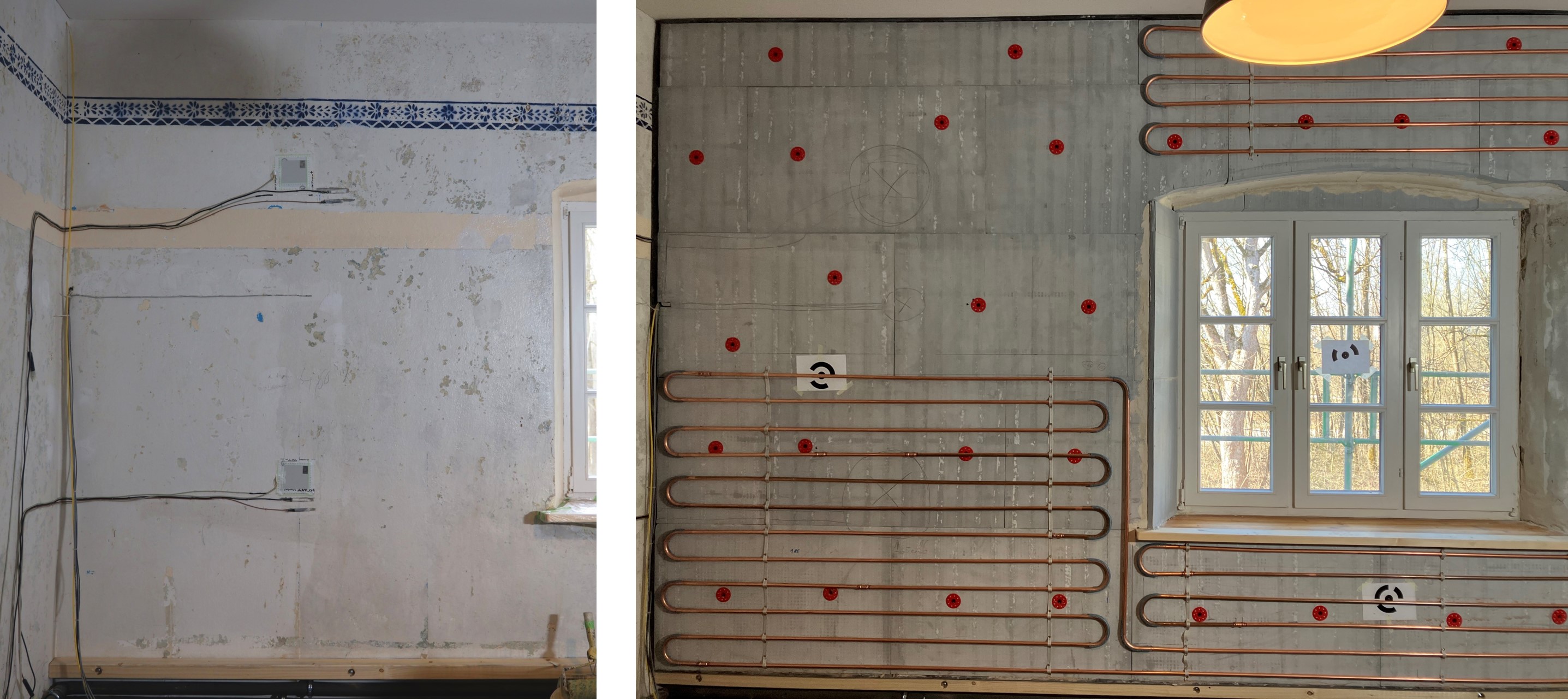

Die Systeme werden aktuell in der Alten Schäfflerei am Kloster Benediktbeuern eingebaut und in Betrieb genommen. Im Obergeschoss wurde ein weiteres H-WIHS mit Kalziumsilikat-Platten und Wandheizung mit Kupferrohr eingebaut (Bild 1). In der MEGA-Plattform sind die ersten drei H-WIHS im Prüfstand eingebaut und kurz vor der Fertigstellung (Bild 2).
