Sonnensimulator für großformatige Bauteile
Hygrothermik
| Messgrößen | Wärmelastprüfung, spontanes Versagen, Bauteiltemperaturen, Gesamtenergiedurchlassgrad, Gebrauchstauglichkeit, Alterungsverhalten, thermische Dehnungen, Fogging geschlossener Glasfassaden |
| Normen | Alternativmethode zu DIN EN 410, DIN EN 52022-3, DIN EN 4892 |
| Messobjekte |
Fassadenkonstruktionen und Dachkonstruktionen mit opaken, transluzenten oder transparenten Flächenanteilen, transparente Bauteile mit lichtlenkenden Elementen, Sonnenschutz oder Schattierungseinrichtungen auch im Scheibenzwischenraum, Verglasungen mit integrierter Photovoltaik |
Technische Daten
| Bestrahlte Flächen |
1 bis 8 m² |
| Bestrahlungsstärke |
500 bis 1200 W/m² |
| Sonnenhöhenwinkel | 0 bis 90° |
| Strahlungsqualität | Sonnennahes Spektrum, überwiegend parallele Direktstrahlung, variabler Diffusanteil bis 100 % möglich |
| Einbaulage Prüfobjekte | Wand bis Dach (0 bis 90° stufenlos) |
Besonderheiten
- Der Sonnensimulator ermöglicht die Reproduktion nahezu aller weltweit auftretenden Strahlungsbelastungen an Bauteilen in Originalgröße und Originaleinbaulage, bei reduzierter Probengröße sind auch höhere Bestrahlungsstärken möglich, z. B. für Luftfahrt.
- Witterungsunabhängige Prüfeinrichtung mit reproduzierbaren Randbedingungen
Weitere Informationen
- Je nach Fragestellung sind für Langzeit-Bewitterungsprüfungen und Wärmelastprüfungen weitere Sonnensimulationseinrichtungen für Flächen von 180 mm × 260 mm bis 4 m² verfügbar.
- Standardprüfungen nach einschlägigen Normen für Langzeit-Bewitterung unter kombinierter Belastung durch UV-A-Strahlung, Temperatur und kondensierender Feuchte oder Besprühung sind in separater Prüfeinrichtung auf Anfrage ebenfalls möglich.
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.

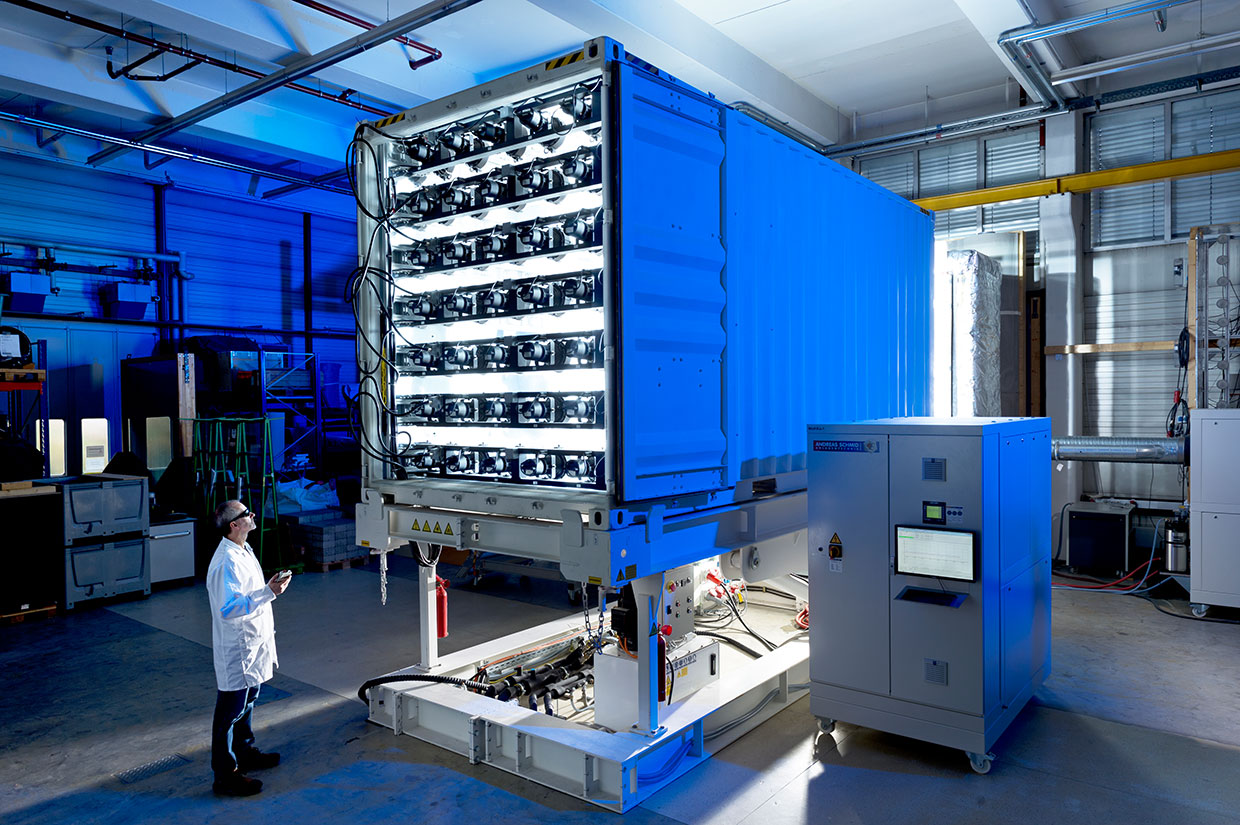

Sonnensimulator.

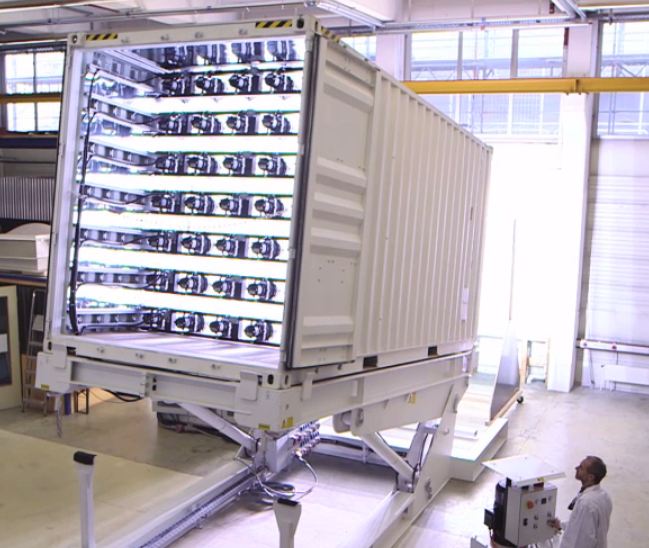

Sonnensimulator bei Einstellung des Sonnenhöhenwinkels.

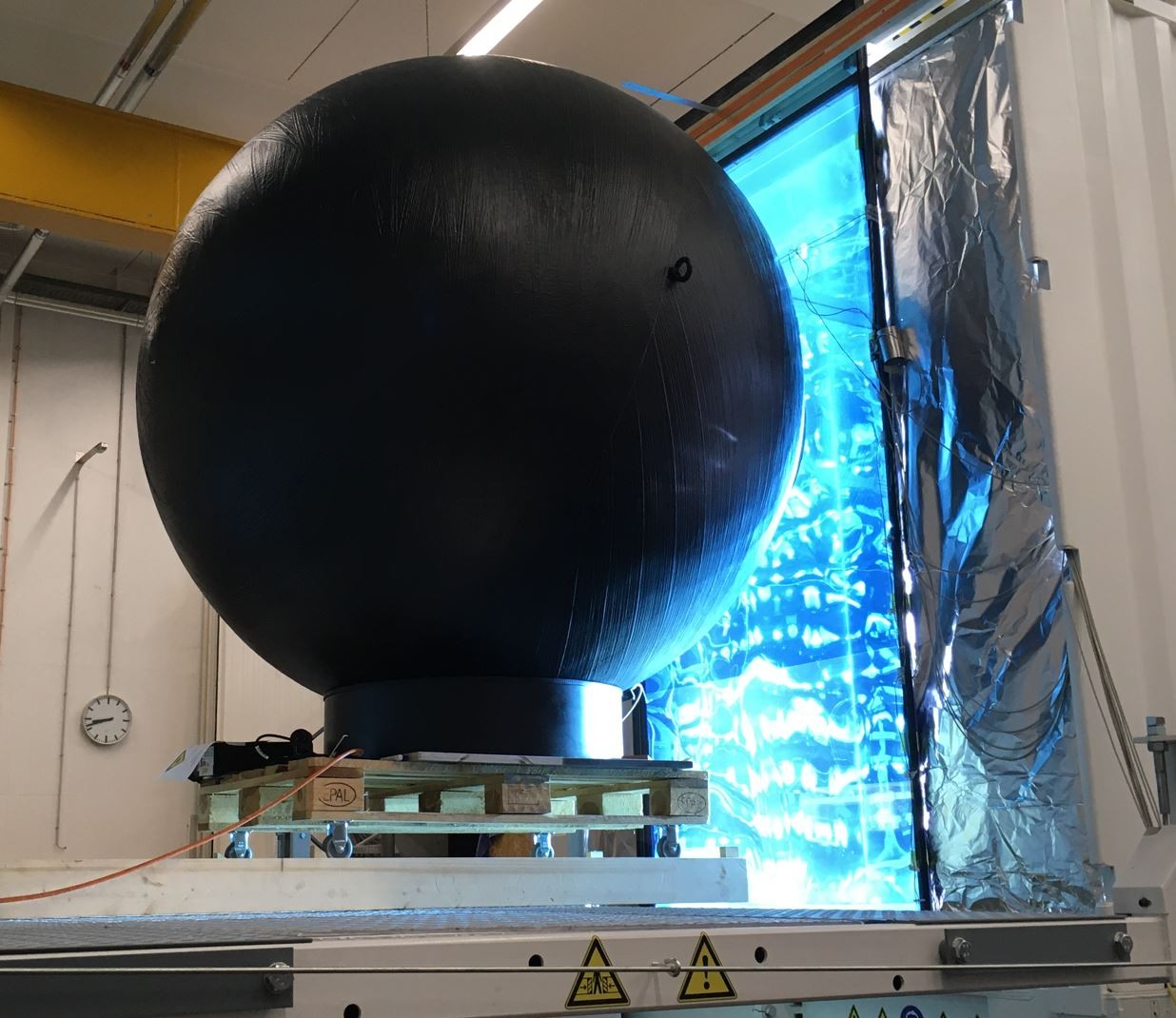

Sonnensimulator in Kombination mit 3-achsig verfahrbarer 2m Integrationskugel bei der Charakterisierung schaltbarer Verglasungen.
