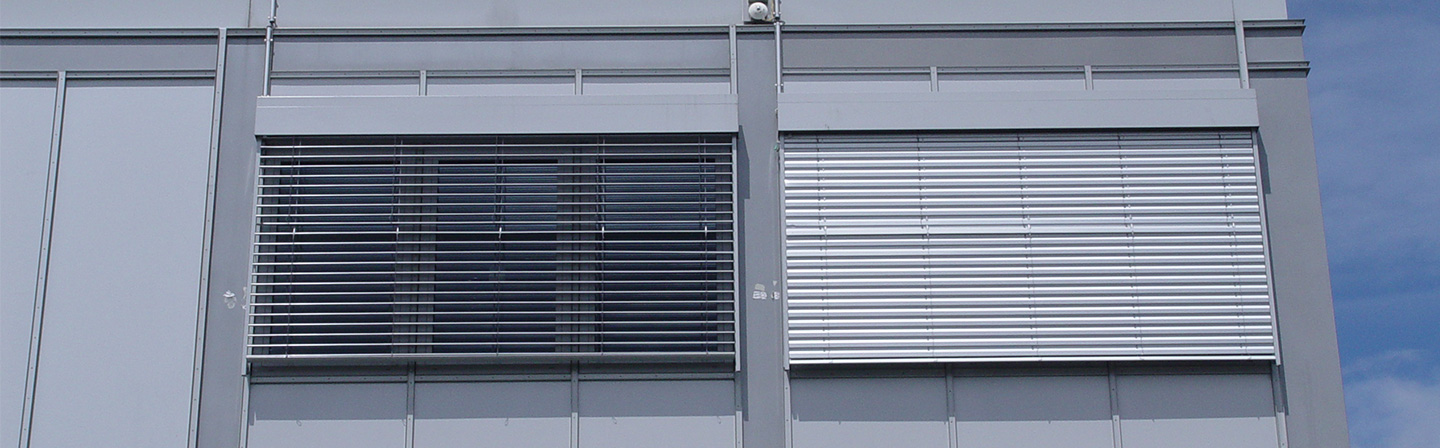

Außenansicht der Zwillingsräume im 2. OG der VERU.
Energetische Zwillingsräume
Energieeffizienz und Raumkima
Fassadentechnologien für Bürogebäude hinsichtlich ihrer thermisch-energetischen Qualität sowie ihres Einflusses auf Raumklima und Versorgungstechnik mithilfe von Vergleichsmessungen zu bewerten, ist Aufgabe der Zwillingsräume.
Hierfür werden zwei identische Versuchsräume genutzt, die sich an der Südseite im zweiten Obergeschoss der VERU (Versuchseinrichtung für energetische und raumklimatische Untersuchungen) auf dem Freilandversuchsgelände des Fraunhofer IBP in Holzkirchen befinden.
Die Versuchsräume sind von hochgedämmten und temperierbaren Hüllflächen umschlossen. Dadurch können die Wärmeströme über die nicht versuchsrelevanten Innenbauteile auf ein Minimum begrenzt werden. Die thermischenergetischen Eigenschaften beider Räume sind durch dieses Adiabatkonzept annähernd identisch. Die Räume haben eine Raumbreite von jeweils 3,6 Metern, eine Raumtiefe von 5,5 Metern und eine Höhe von 2,8 Metern. Ausgestattet sind die beiden Versuchsräume mit einer Heizung, Kühlung, Lüftung, Sonnenschutz und einem dimmbaren Beleuchtungssystem sowie einer umfangreichen mess- und regelungstechnischen Grundausstattung. Darüber hinaus können die Versuchsräume hinsichtlich baulicher und anlagentechnischer Komponenten oder Kontrollstrategien bedarfsabhängig an die jeweilige Forschungsfragestellung angepasst werden. Einer der beiden Versuchsräume dient hierbei in der Regel als Referenzmaßstab.
| Messgröße | Vergleichende Untersuchung des thermisch-energetischen Verhaltens von baulichen und anlagentechnischen Komponenten und Kontrollstrategien |
| Messobjekte | Glas-/ Metallfassaden, Glasdoppelfassaden, (schaltbare) Verglasungen, Sonnen-/ Blendschutzsysteme, Tageslichtlenksysteme, fassadenintegrierte Lüftungstechnik, PV, Solarabsorber, Kunstlichtsysteme, Heiz- und Kältetechnik, dezentrale Speicherkonzepte, Komponenten- und Steuerungskonzepte, hinterlüftete Fassaden |
Technische Daten
| Lichte Raumhöhe | 2,8 m |
| Fassadenfläche | 2 × ca. 15 m² (je Versuchsfeld) |
| Versuchsraumfläche (B × T) | 3,6 m × 5,5 m |
Besonderheiten
| Adiabate Hüllflächen | Durch hochgedämmte und temperierbare Hüllflächen können die Wärmeströme über die nicht versuchsrelevanten Innenbauteile auf ein Minimum begrenzt werden. Hierdurch kann eine sehr hohe Messgenauigkeit zur energetischen Bilanzierung erreicht werden. |
| Praxisnahe Untersuchung im 1:1-Maßstab unter realer Witterung | Zwei identisch ausgestattete Büroräume zur vergleichenden, praxisnahen Untersuchung unterschiedlichster Bürokonzepte hinsichtlich Energieeffizienz, thermischer, visueller und akustischer Behaglichkeit. |
Umfangreiche Basisausstattung an Anlagentechnik, Mess- und Regelungssystemen:
- Frei programmierbare, zeitgesteuerte Lüftungsanlage mit Heiz- und Kühlfunktion
- Elektrische Raumheizung
- Frei programmierbare, zeitgesteuerte interne Wärme- und Feuchtequellen zur Abbildung von Nutzerprofilen
- Umfangreiche mess- und regelungstechnische Ausstattung
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
