FT/IR-Spektrometer
Energieeffizienz und Raumklima

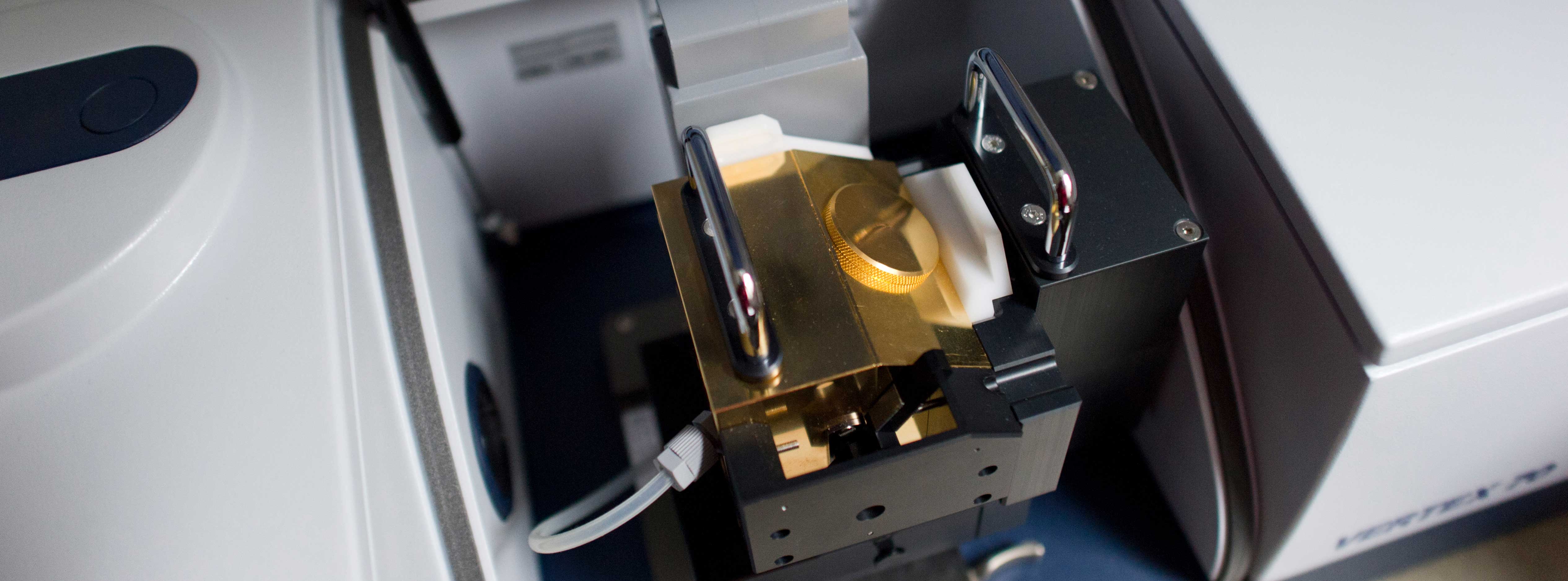

Für den Strahlungsaustausch zwischen Körpern wird der Emissionsgrad der Oberflächen benötigt. Der Emissionsgrad kann mit Hilfe des Verfahrens (z.B. DIN EN 12898), das auf spektralphotometrische Messungen der Reflexion im Infrarotbereich im Wellenlängenbereich 5 µm bis 50 µm beruht, bestimmt werden. Diese Messungen werden am FTIR-Spektralphotometer Vertex 70 von Bruker mit einer goldbeschichteten Integrationskugel mit einem Durchmesser 75 mm durchgeführt. Der Gesamtemissionsgrad wird dann mit Hilfe der Planck’schen Verteilung bzw. über das arithmetische Mittel der Messwerte der in DIN EN 12898 angegebenen Wellenlängen ermittelt.
| Messgröße | Emissionsgrad (gerichtet-hemisphärisch) |
| Normen | DIN EN 12898, ASTM E1980 |
| Messobjekte |
Glas, Sonnenschutz, Blendschutz, Textilien, Kunststoff, Folien, Membran, Metall, Putzflächen, Anstrichflächen und (Beton-) Oberflächen, Beschichtungen |
Technische Daten
| Messbereich |
2,5 μm bis 50 μm (MIR-Bereich) |
| Zubehör |
Integrationskugel (75 mm) |
| Probengröße |
Breite max. 150 mm, Dicke max. 9 mm andere Probengrößen nach Rücksprache |
Besonderheit
Messungen und Auswertungen auch nach anderen nationalen und internationalen Normen.
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
