Installationsgeräusche im Massivbau
Akustik

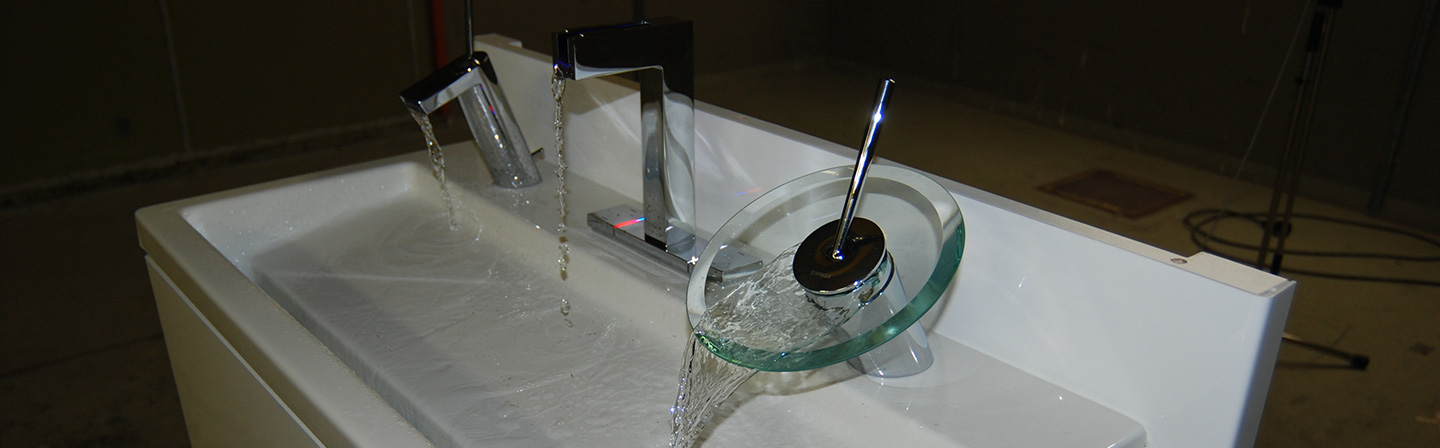

Prüfstand für Installationsgeräusche von Sanitär- und Wasserinstallationen mit massiven Installationswänden
In unserem Installationsprüfstand mit massiven Installationswänden können die Geräusche von Sanitär- und Wasserinstallationen präzise ermittelt werden, da ein typisches Wohngebäude simuliert wird: Der Prüfstand besteht aus jeweils zwei übereinanderliegenden Räumen und entspricht damit einem Ausschnitt aus einem üblichen Wohngebäude mit zwei übereinanderliegenden Wohneinheiten. Die Raumanordnung Bad über Bad mit je angrenzendem Wohnraum ermöglicht die Messungen von durch Installationen erzeugtem Luft- und Körperschall im eigenen und fremden (schutzbedürftigen) Wohnbereich. In Verbindung mit Dach- und Kellergeschoss können auch über mehrere Stockwerke reichende Installationen, wie z. B. Abwassersysteme (nach DIN EN 14366-1), Trinkwassersysteme oder gebäudetechnische Anlagen untersucht werden.
Durch seine zweischalige, körperschallisolierte Bauweise ist der Installationsprüfstand speziell für die Messung niedriger Schalldruckpegel geeignet. Die ermittelten Messwerte können zum Nachweis der in den Normen (z. B. DIN 4109, VDI 4100, SIA 181, OENORM B 8115) festgelegten Schallschutzanforderungen herangezogen werden. Der akkreditierte Installationsprüfstand (DAkkS) des Fraunhofer IBP steht für Forschungs- und Entwicklungsvorhaben sowie wissenschaftliche Kooperationen zur Verfügung: Es können verschiedenste Installationselemente – von Vorwandinstallationen bis hin zu komplexen Entwässerungssystemen – akustisch untersucht und weiterentwickelt werden. Nach DIN EN 12354 können unsere Forschenden Eingangswerte für Prognoseberechnungen erfassen, normativ einordnen und als wissenschaftliche Grundlage für weiterführende Entwicklungsschritte heranziehen.
Für Anfragen zu Forschungs- und Kooperationsvorhaben im Bereich der akustischen Untersuchung von Sanitär- und Wasserinstallationen im Massivbau stehen wir gern zur Verfügung. Kontaktieren Sie uns.
| Messgröße | Installationsschallpegel LAFmax, LAFeq |
| Normen | DIN EN ISO 10052 DIN EN 14366-1 DIN 4109 SIA 181 VDI 4100 OENORM B 8115 |
| Messobjekte |
Wasserinstallationen, Sanitärinstallationen, Abwassersysteme, Duschsysteme, Badewannen, Whirlpools, Vorwandinstallationen, Rohrummantelungen, Rohrschellen usw. |
Technische Daten
| Grundflächen |
5,00 m × 3,45 m ( Installationsraum), 5,00 m × 4,62 m und 5,00 m × 3,45 m |
| Raumvolumen |
70,4 m3 und 52,6 m3 (Empfangsräume) |
| Eingangstür (H × B) |
2,05 m × 2,00 m (Installationsraum) |
| Dicke der Trenndecke |
190 mm (Stahlbeton-Massivdecke) |
| Installationswand (austauschbar) | 5,00 m x 3,05 m (Massivwand 220 kg/m², 11,5 cm KSV beidseitig verputzt) |
Besonderheit
| Regelbare Wasserversorgung (Fließdruck, Durchfluss) |
In allen Räumen (z.B. übereinander liegende Bäder) |
| Sehr geringer Geräuschpegel im Messraum | Lp < 5 dB(A) |
Weitere Informationen
- Der Installationsprüfstand besteht aus vier Räumen, d.h. aus je zwei übereinander liegenden Räumen im Erdgeschoss und im Untergeschoss. Sie sind jeweils durch eine einschalige Massivwand mit einer flächenbezogenen Masse von 220 kg/m2 (nach DIN 4109) unterteilt.
- Die ermittelten Messwerte können zum Nachweis der in den Normen festgelegten Schallschutzanforderungen herangezogen werden (z.B. DIN 4109, VDI 4100, SIA 181, OENORM B 8115 usw.)
- Aufgrund der Bauweise und der Raumanordnung des Prüfstands können die Messwerte zudem in die Lärmempfindlichkeitsstufen nach SIA 181 (Schweizer Norm) eingestuft werden.
- Prüfung von Abwassersystemen nach DIN EN 14366-1.
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
