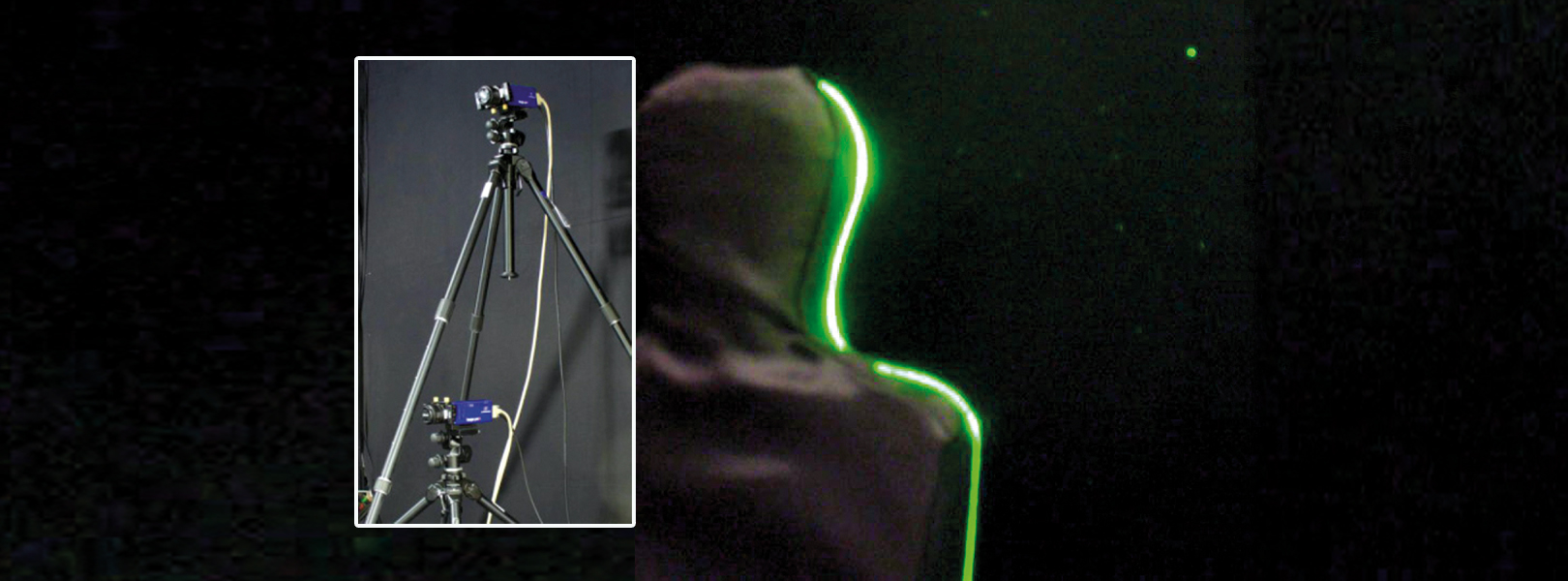

Particle Image Velocimetry (PIV)
Energieeffizienz und Raumklima
| Messgröße | Zeitlich veränderliches Strömungsfeld eines Fluids |
| Messobjekte | Luftströmung, Auftriebsströmung, Konvektion, Turbulenzen, Umströmung |
Technische Daten
| Nd:YAG-Doppelpuls-Laser | Pulsenergie: 200 mJ bei einer Wellenlänge von 532 nm Wiederholrate: 0 bis 15 Hz bei einer Pulsdauer von 6 bis 9 ns Strahldurchmesser: 6,5 mm Strahldivergenz: < 3 mrad |
| 4sCMOS-Kameras | Auflösung: 2560 Pixel × 2160 Pixel Ausleserauschen: < 3 Elektronen (50 Bilder/s) Pixelgröße: 6,5 μm × 6,5 μm Minimaler Bildabstand: 2 μs |
| Auswertungssystem | Workstation mit 2x Quad Core, mit 1,8 TB Festspeicher und 12 GB Arbeitsspeicher, inkl. Spezialsoftware zur parallelen Datenverarbeitung auf NVIDIA-Graphikkarten |
Besonderheiten
| Tomographisches PIV | Erweiterung für Messung von 3D-Geschwindigkeitsfeldern in einem Volumen von maximal 0,64 dm³ (benötigt 3 bzw. 4 Kameras) |
| Particle Tracking Velocimetry (PTV) | Möglichkeit der Umrüstung auf ein Verfahren zur Verfolgung von Partikeln im Messgebiet |
Weitere Informationen
- Zusätzlich vorhandene Geräte: Heliumseifenblasengenerator, Druckluftflasche um Zerstäuber (für Seeding) zu betreiben, 5 Stative, je 4 Weitwinkel- und Makroobjektive, 4 Scheimpflug-Adapter, 5 Schutzbrillen, Lichtschnittoptik für Laser
- Seeding: Di-Ethyl-Hexyl-Sebacat (DEHS) oder Heliumseifenblasen
- Schwarzer Theaterstoff mit hohem Absorptionsgrad zur Verdunkelung und als Schutz vorhanden
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
