Schalldämmung im Fensterprüfstand
Akustik

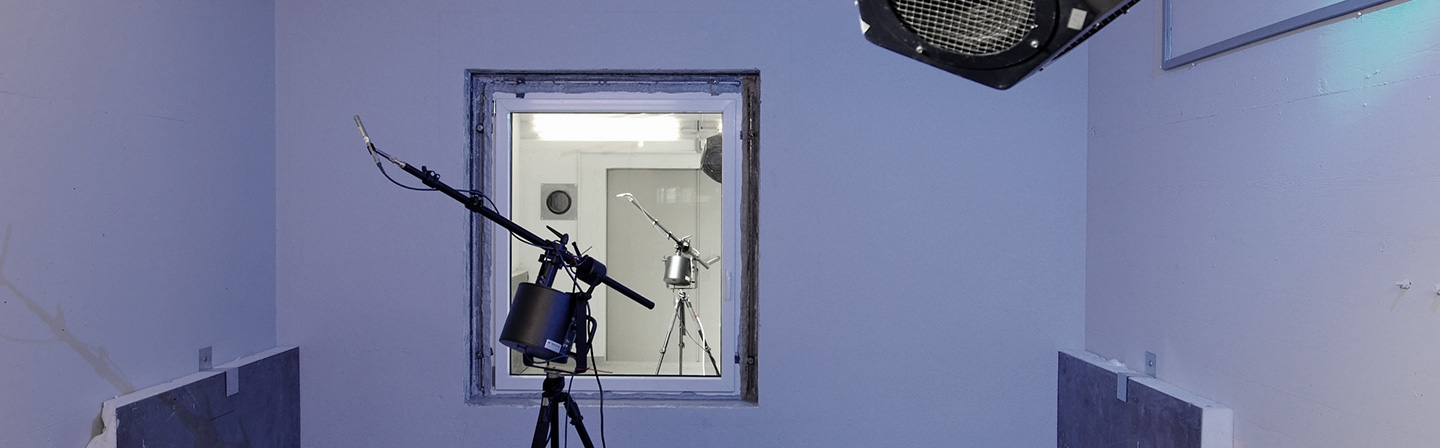

Messung der Schalldämmung von Bauteilen im Fensterprüfstand
Neben Fenstern werden in unserem Fensterprüfstand Verglasungen, Fassaden- oder Wandausschnitte, Rollladenkästen, Paneele, Lüftungselemente, Fugendichtungen sowie kleinformatige Bauteile akustisch untersucht. Die Messungen werden gemäß DIN EN ISO 10140-5 mit einer lichten Öffnung von 1,25 m x 1,5 mm durchgeführt (Prüffläche: 1,875 m²). Für Bauteile mit kleineren Abmessungen kann die Prüföffnung mit Hilfe einer mehrschaligen, hochschalldämmenden Konstruktion entsprechend angepasst werden. Für das Ein- und Ausbauen von schweren Bauteilen ist im Prüfstand ein Kran vorhanden.
Die Messungen werden bei Anregung mit rosa Rauschen nach DIN EN ISO 10140 durchgeführt, was eine zuverlässige und normgerechte Bewertung der akustischen Eigenschaften der getesteten Bauteile ermöglicht.
Gern unterstützen wir auch Sie dabei, Ihre Bauteile akustisch zu optimieren. Kontaktieren Sie direkt unsere Expertinnen und Experten.
| Messgröße | Schalldämm-Maß, Norm-Schallpegeldifferenz, Fugenschalldämm-Maß |
| Norm | DIN EN ISO 10140 |
| Messobjekte |
Fenster, Isolierglasscheiben, Rollladenkästen, Paneele, Lüftungselemente, Fassadenauschnitte, Wandausschnitte, Fugendichtungen, kleinformatige Bauteile |
Technische Daten
| Grundfläche (2 Räume) |
22 m2 und 18 m2 |
| Raumvolumen (2 Räume) |
67 m3 und 57 m3 |
| Eingangstüren (H × B) |
2,00 m × 0,85 m und 2,04 m × 1,90 m |
| Objektgrößen (H × B) | 1,48 m x 1,23 m (Einbau in lichter Öffnung) 1,54 m x 1,35 m (Einbau gegen Anschlag) |
Besonderheit
| Max. Schalldämmung (bezogen auf die Prüföffnung) |
R'max,w = 72 dB |
Weitere Informationen
- Fenster können stumpf oder gegen Anschlag eingebaut werden.
- Bei Bauteilen, die kleiner als die Prüföffnung sind, wird die verbleibende Fläche mit einer mehrschaligen Konstruktion hoher Schalldämmung abgeschottet.
- Kran im Prüfstand für schwere Elemente.
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
