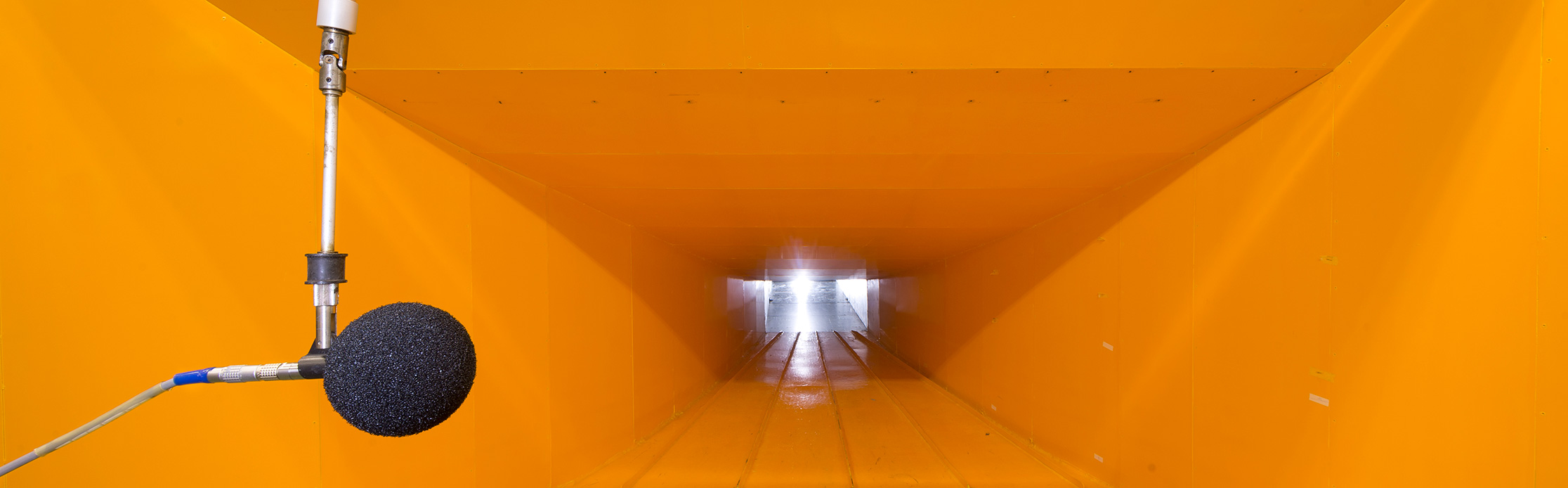

Maximale Effizienz und Präzision: Der Fraunhofer IBP Schalldämpfer-Prüfstand für Ihre Produktentwicklung
Der Schalldämpferprüfstand des Fraunhofer IBP ist eine spezialisierte Messeinrichtung zur Prüfung und Optimierung von Schalldämpfern und strömungstechnischen Komponenten gemäß DIN EN ISO 7235. Dabei können Einfügungsdämpfung, Schallleistung und der Druckverlust präzise gemessen werden. Der Prüfstand ermöglicht es, innovative Konzepte unter kontrollierten Bedingungen zu testen und weiterzuentwickeln. Der flexible Aufbau der Messstrecke erlaubt die Anpassung an spezifische Messaufgaben und Forschungsfragestellungen, während die Messtechnik detaillierte akustische Analysen ermöglicht. Die realisierten Schallschutzmaßnahmen reduzieren den Einfluss externer Störgeräusche, was eine hohe Zuverlässigkeit und Genauigkeit der Messergebnisse sicherstellt.
Das Prüflabor Akustik des Fraunhofer IBP begleitet Forschungs- und Entwicklungsvorhaben wissenschaftlich. Messungen und Untersuchungen erfolgen nach den Anforderungen der DIN EN ISO 7235 und weiterer einschlägiger Normen. Die ermittelten akustischen Kennwerte bilden die wissenschaftliche Grundlage für die normative Einordnung und gezielte Weiterentwicklung von Schalldämpfern und verwandten Komponenten.
Für Anfragen zu Forschungs- und Kooperationsvorhaben am Schalldämpferprüfstand stehen wir gern zur Verfügung. Schreiben Sie uns eine Mail.

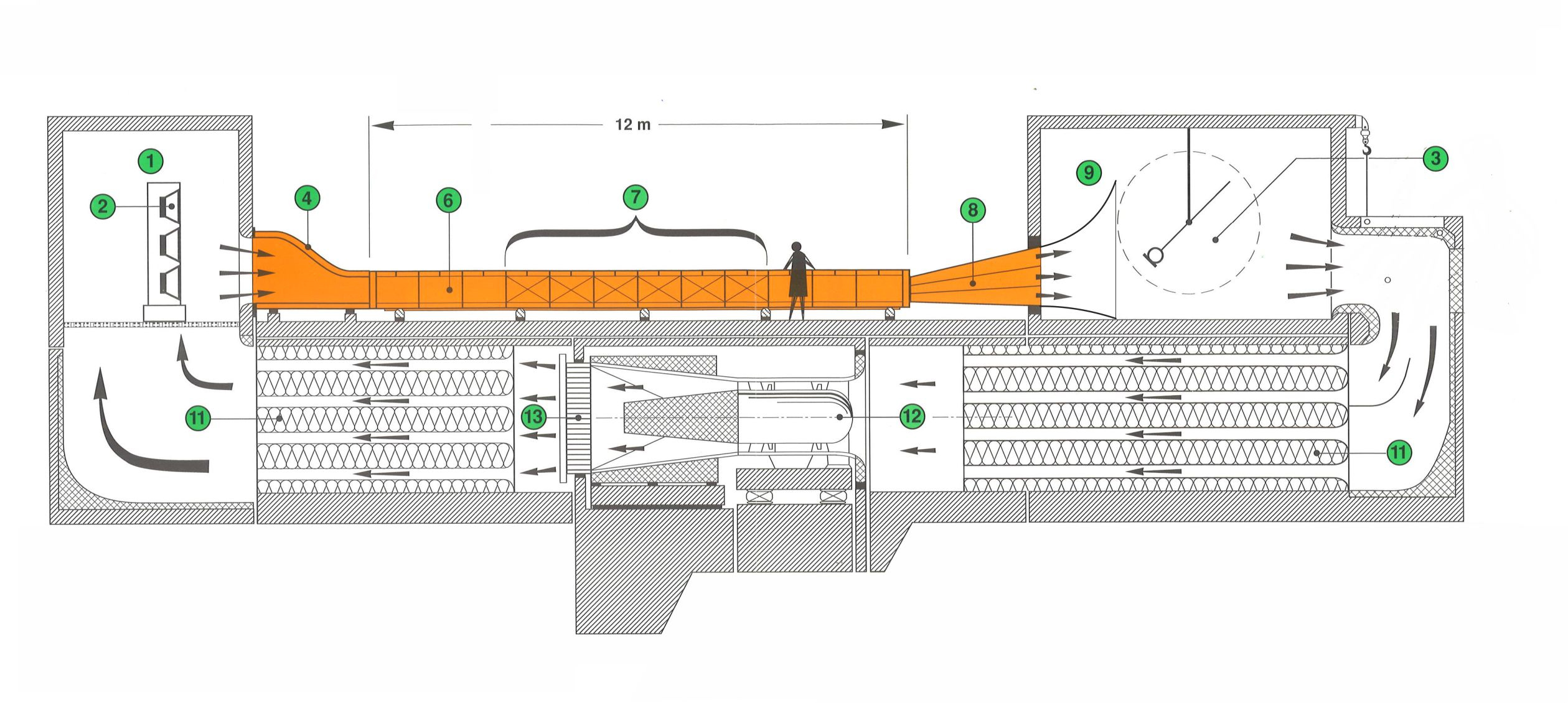

Skizze Windkanal
Untersuchungen nach DIN EN ISO 7235
| Messgröße | - Schallleistung - Wind- und Strömungsgeräusche - Einfügungsdämpfungsmaß - Druckverlust |
| Norm | DIN EN ISO 7235 und DIN EN ISO 3741 |
| Messobjekte | - Schalldämpfer als Kulissen, Kulissenschalldämpfer aller Art - Rohr-Schalldämpfer (Telefonie-Schalldämpfer, Abgas-Schalldämpfer, Schiffs-Schalldämpfer usw.) - Schalldämpfer in Sonderbauform - Lufttechnische Komponenten (Filter, Wärmetauscher usw.) - Fassaden, Fassadenelemente - Wetterschutzgitter - Ventilatoren - weitere Komponenten von HLK-Systemen (Filter, Wärmetauscher, Gitter, Klappen usw.) |
Technische Daten des Schalldämpfer-Prüfstands
| Messkanal rechteckig (L x H) | 12 m x 0,5 m |
| Breite des Messkanals rechteckig | 500 mm bis 1300 mm (50 mm-Schritte) Sonderaufbauten möglich |
| Messkanal rund (DN) | 400 mm 200 mm ≥ DN ≤ 800 mm Normmessung Andere Durchmesser in Anlehnung an die Norm |
| Gebläse | Volumenstrom ≤ 35 m³/s Druckdifferenz ≤ 2500 Pa |
| Max. Größe Messkanal rechteckig (L x H) | 6000 mm x 498 mm |
| Max. Größe Messkanal rund | 6000 mm lang, DN 1200 mm und 6 Tonnen schwer |
| Messeinrichtung | Windkanal mit umlaufender, geschlossener Luftführung |
Weitere Informationen
- Stufenlose Einstellung der Strömungsgeschwindigkeit
- Gleichförmige und leise Strömung
- Messung der Schallleistung im Empfangsraum außerhalb der Strömung
- Stationäre Druckmesseinrichtungen für dynamischen und statischen Druck
- Schallquelle mit gleichmäßiger Abstrahlung (Lautsprecherwand 2800 W)
- Druckluft- und Elektroanschluss vorhanden
- Kranbahn für schwerere und größere Aufbauten vorhanden
- Rohrschalldämpfer bis max. 6 Tonnen Eigengewicht
- Rohrschalldämpfer bis max. 6 m Länge
- Sonder-Rohrschalldämpfer (Gewicht > 6 Tonnen und Länge > 6 m) in-situ Messverfahren
