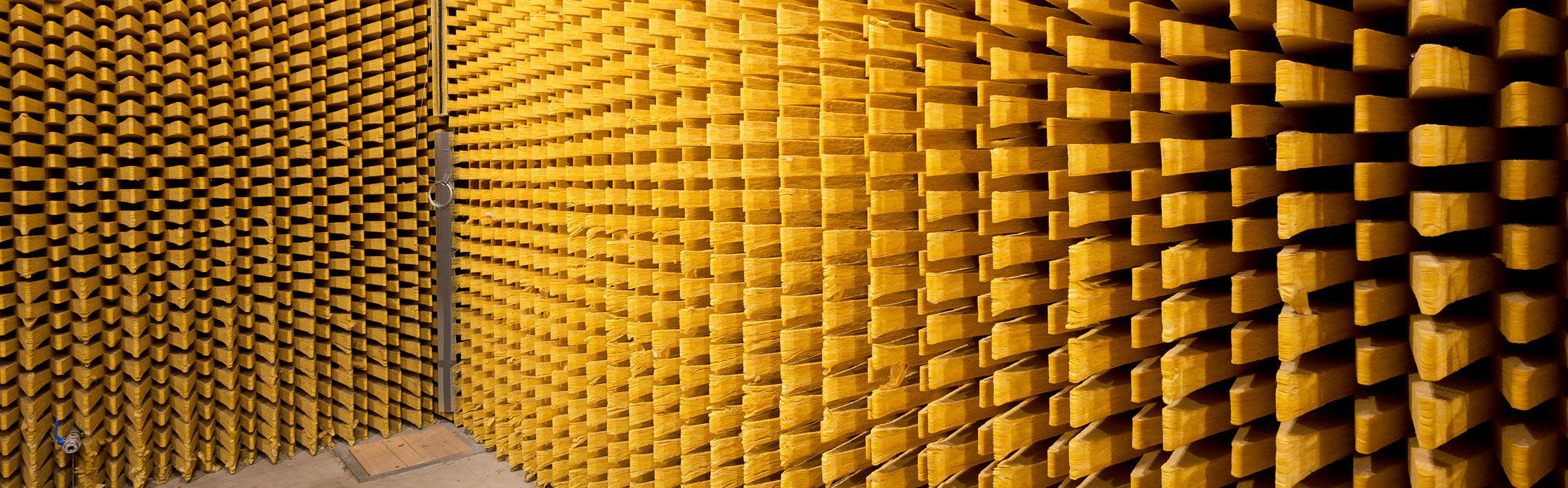

Akustischer Halb-Freifeldraum (Wand aus Schallabsorbern) zur Messung des Schalldruckpegels und Richtcharakteristik einer Schallquelle.
Schalldruckpegel im Halb-Freifeldraum
Akustik
Akustische Messungen im Halb-Freifeldraum zur Bestimmung von Schallleistung und Richtcharakteristik
Im akustisch optimierten Halb-Freifeldraum des Fraunhofer IBP, Abteilung Akustik, bieten wir Ihnen die Möglichkeit, präzise Schallmessungen unter optimalen Bedingungen durchzuführen. Dieser Raum simuliert die akustischen Bedingungen eines freien Schallfeldes über einer reflektierenden Ebene und ermöglicht es, die abgestrahlte Schallleistung und die Richtcharakteristik von Schallquellen exakt zu bestimmen. Dank der speziellen schallabsorbierenden Materialien, die Wände und Decken auskleiden, werden Reflexionen minimiert und ein authentisches Freifeld erzeugt.
Unsere Einrichtung ist besonders geeignet für Schallmessungen gemäß den Normen DIN EN ISO 3744 und DIN EN ISO 3745. Die Verbindung zu einem angrenzenden Hallraum erlaubt zudem Experimente an Trennbauteilen und Wanddurchführungen. Mit einer Vielzahl an Bodenöffnungen können wir störungsfrei Quellen mit Zuluft- und Abluftöffnungen untersuchen. Unsere Prüfstände ermöglichen Ihnen präzise und normgerechte Akustikmessungen, die ihr Entwicklungsvorhaben entscheidend unterstützen können und Sie erhalten Zugang zu einem weltweit anerkannten Kompetenzzentrum.
Weitere Informationen zur Mess- und Forschungsinfrastruktur des Fraunhofer IBP erhalten Sie auf Anfrage. Schreiben Sie uns eine Mail.
| Messgrößen | Schalldruckpegel (Mittelung und statistische Verteilung), Richtcharakteristik von Schallquellen |
| Messobjekte |
Maschinen, Geräte, Lüftungsanlagen und Klimaanlagen, insbesondere große Messobjekte |
Technische Daten
| Freie Raumgröße (L × B × H) |
19,43 m × 5,25 m × 6,17 m |
| Raumvolumen |
629 m3 |
| Eingangstür (H × B) |
1,90 m × 2,37 m |
Besonderheiten
| Verbindung zu einem Hallraum |
Messung der Schalldämmung und Schallabsorption von Bauteilen zwischen Hallraum und Freifeldraum |
| Schiebetür zum Hallraum (Messfläche) | 3,8 m × 2,35 m |
Weitere Informationen
- Raumlagerung auf Omega-Bügeln zur Verminderung der Körperschalleinleitung
- Untere Grenzfrequenz 125 Hz (nach Norm)
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
