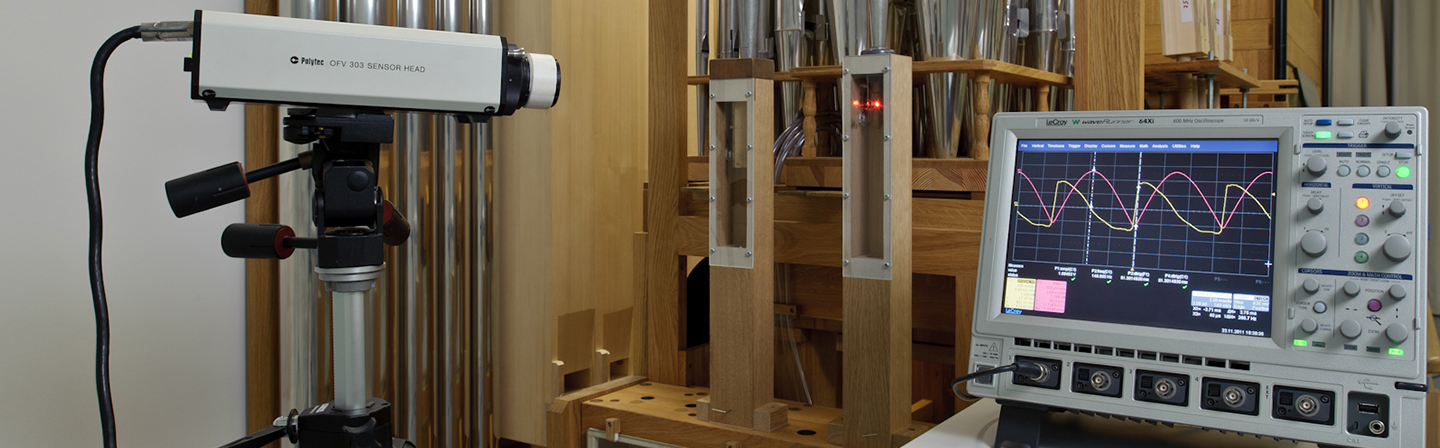

Schwingungsanalyse mit Laser-Scanning-Vibrometrie

Die Laser-Scanning-Vibrometrie ermöglicht eine berührungslose Schwingungsanalyse verschiedenster Objekte. Mit einem frei definierbaren Messgitter und automatischer Abtastung (Scanning-Verfahren) erfasst das System detaillierte Vibrationsdaten, die Schwingungsformen sichtbar machen und in Videoform wiedergegeben werden können. Dank eines Frequenzbereichs bis zu 40 kHz und einem breiten Messspektrum wird selbst komplexen Anforderungen entsprochen. Das Verfahren eignet sich für Maschinen, Geräte, Werkzeuge und Bauteile und unterstützt sowohl Körperschall- als auch Luftschallanregungen. Mit der Möglichkeit, die Daten für Modalanalysen oder zur Simulation in externe Programme zu exportieren, bietet die Laser-Scanning-Vibrometrie eine flexible und leistungsstarke Lösung zur Optimierung von Schwingungsverhalten und Geräuschemissionen.

Mit unserer Laser-Scanning-Vibrometrie erhalten Sie nicht nur präzise Messdaten, sondern auch maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen. Unsere Analysen helfen Ihnen, Schwingungsprobleme frühzeitig zu erkennen und Ihre Produkte akustisch zu optimieren. Vertrauen Sie auf die Erfahrung und Innovationskraft des Fraunhofer IBP – für Produkte, die in Qualität und Leistung überzeugen.

Was können wir für Sie tun? schreiben Sie uns eine Mail.

Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.

Technische Daten

Besonderheiten

• Berührungslose Messung von schwingenden Objekten
• Automatische Abtastung (Scanning-Verfahren) eines frei definierbaren Punktgitters auf der Oberfläche
• Visualisierung der Schwingungsformen von untersuchten Objekten
• Wiedergabe der Schwingungsform als Film
• Abdeckung eines sehr breiten Frequenzbereichs


Weitere Informationen

• Ortung der maximal schwingenden Bereiche bei realer oder idealer Anregung, geeignet für sowohl Körperschall als auch Luftschall Anregungen
• Schwingungsoptimierung von Bauteilen

• Kombination mit akustischer Nahfeld-Holographie zur Bestimmung des Abstrahlgrades
• Datenexport in andere Programme, z. B. Tabellenkalkulation
• Bei einfachen Strukturen kann die abgestrahlte Schallleistung des schwingenden Objekts mithilfe des FE-Modells mit dem gemessenen Vibrationsfeld des Laser-Scanning Vibrometrie simuliert werden.
• Unser Laser-Scanning-Vibrometer ist nicht für die Messung von stark gekrümmten Objekten geeignet. Das Objekt muss nicht perfekt flach sein, jedoch sind sehr runde Objekte, wie Rohre, nicht ideal. Aus einer größeren Entfernung sollte die Struktur relativ flach erscheinen, um genaue Messungen zu ermöglichen.
