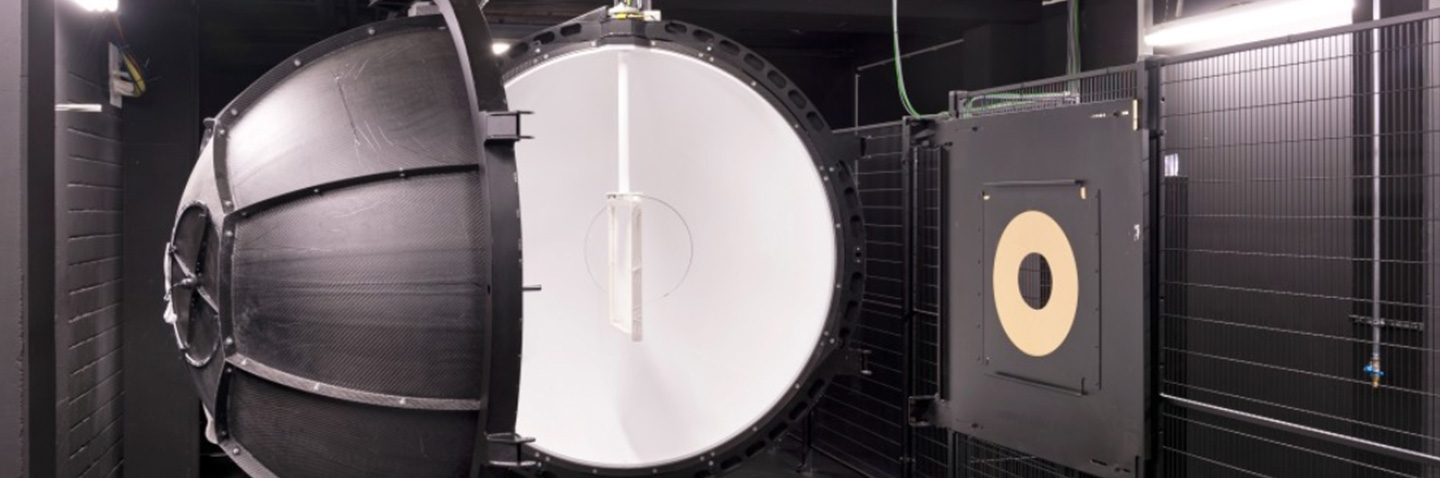

Licht- und strahlungstechnischer Prüfstand: Multifunktionale Ulbricht-Kugel
Energieeffizienz und Raumklima
| Messgrößen | 1. Gerichtet-hemisphärische Reflexions- und Transmissionseigenschaften von Fassadenbauteilen und urbanen Oberflächen. 2. Lichtströme, Lichtausbeuten und Betriebswirkungsgrade an Lampen und Leuchten. |
| Normen | DIN EN 410, DIN EN 14500, DIN EN 14501, DIN EN ISO 52022-3, DIN EN 13032 |
| Messobjekte |
Lamellen, Gläser (z. B. Gussgläser, Gläser mit mehrdimensionalen Laserinnengravuren), Teiltransparente PV-Module, urbane Oberflächen, Mehrfachstegplatten, Leuchten, leuchtende Fenster |
Technische Daten
| Lichtquelle |
Strahlerarray in Kombination von HMI- und Halogenstrahler |
| Sensorik | Spektralradiometer im Bereich zwischen 280 nm und 2500 nm |
| Probengröße (L × B × H) |
Von 600 mm x 600 mm x 100 mm, bis zu Proben mit maximal 1500 mm Kantenlänge, 250 mm Stärke und einem Gewicht von 300 kg |
Besonderheiten
| Automatische Probenpositionierung | Kugelschwenkung von 0° bis 180°, Probendrehung von 0° bis 360°, Lamellenanstellwinkel von 0° bis 90° |
| Kalibrierung | Kugelfaktor durch Normallampe kalibriert |
Messungen und Prüfungen sind ein wesentlicher Bestandteil unserer Forschungsarbeit. Sie liefern belastbare Daten über die Eigenschaften und das Verhalten von Materialien, Bauteilen und Systemen. Die gewonnenen Erkenntnisse aus den Versuchen sind der Ausgangspunkt zur Bearbeitung von Forschungsfragen. Basierend auf Messdaten werden neue Entwicklungen validiert und bestehende Lösungen weiterentwickelt. Damit fließen sie unmittelbar in Forschungs- und Entwicklungsvorhaben sowie in den Wissens- und Technologietransfer ein.
